Kennzeichnungslösungen von dama-tec: Pfeile, Bänder, Prüfplaketten und gravierte Schilder
Unser Sortiment an Kennzeichnungslösungen deckt nicht nur die speziellen Anforderungen der Lüftungs- und Klimatechnik ab, sondern bietet auch branchenübergreifende Lösungen für Unternehmen aus Bereichen wie Heizung, Sanitär, Chemie, Elektro und Maschinenbau. Unsere Produkte umfassen Kennzeichnungspfeile, Kennzeichnungsbänder, Prüfplaketten und gravierte Schilder, die speziell für die Anforderungen der Industrie und nach den Normen der DIN EN 12792 und DIN 2403 entwickelt wurden.
Unsere Lösungen richten sich ausschließlich an Industrie und Gewerbe. Besonders Lüftungs- und Klimaanlagenbau, Gebäudetechnik und Wartung, Energieversorgung und Rohrleitungsbau setzen auf unsere Produkte.
Ob Standardkennzeichnungen oder individuelle Lösungen – bei dama-tec bieten wir Ihnen erstklassige Qualität und schnelle Lieferung. Wir verfügen über eine eigene Layoutabteilung und können nahezu alle Ihre Vorgaben umsetzen. Kontaktieren Sie uns gerne bei individuellen Anfertigungen.

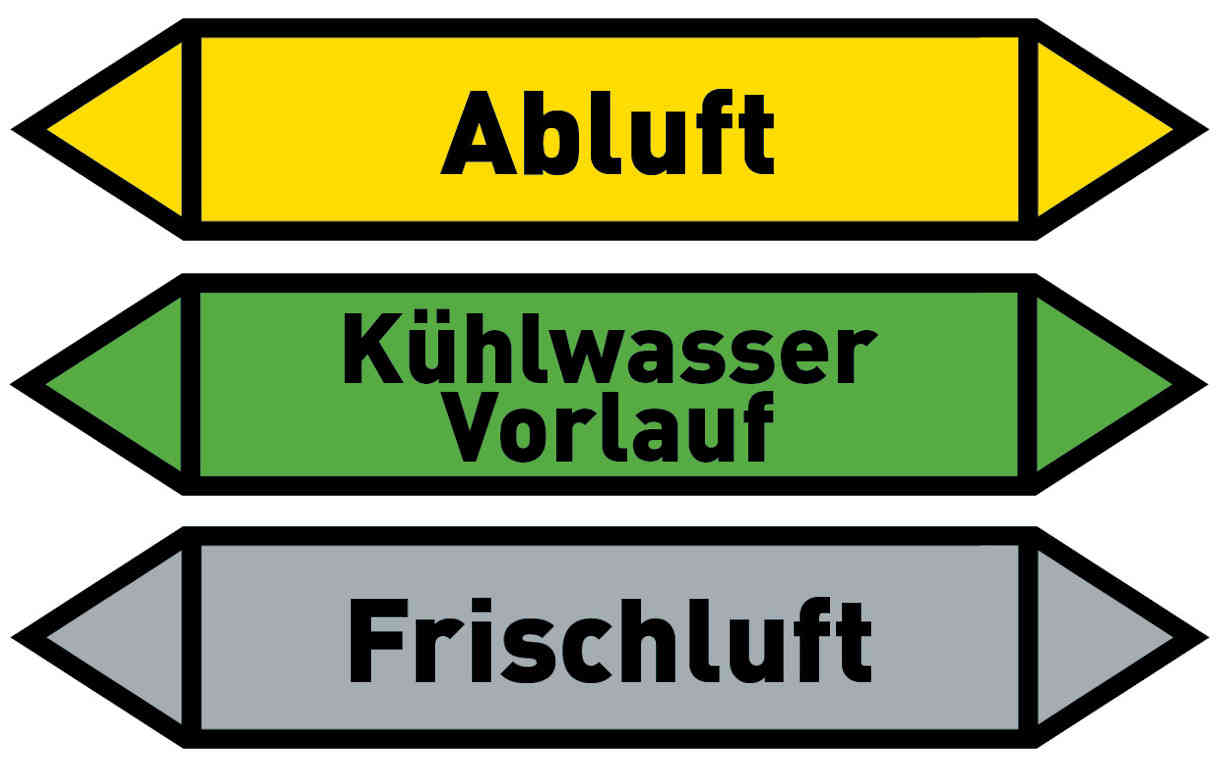

Kennzeichnungspfeile & Fließrichtungspfeile
Die selbstklebenden Kennzeichnungspfeile & Fließrichtungspfeile von dama-tec sind in den Standardgrößen 125 x 25 mm und 215 x 40 mm in verschiedenen Farben und Texten verfügbar. Unsere Pfeile eignen sich perfekt zur normgerechten Kennzeichnung von Rohrleitungen und Luftströmen. Alle Pfeile sind selbstklebend und daher einfach zu montieren und entsprechen den Vorgaben der DIN EN 12792 / DIN 2403.
Was zeichnet Kennzeichnungspfeile und Fließrichtungspfeile bei dama-tec aus?
- - Neben den Standardgrößen und -Varianten sind auch alle weiteren Ausführungen kundenspezifisch auf Anfrage umsetzbar
- - Hohe Klebkraft
- - Langlebig
- - Kurze Lieferzeit
Sie haben spezielle Anforderungen? Kein Problem – wir fertigen auch kundenspezifische Ausführungen nach Ihren Vorgaben. Einfach per E-Mail anfragen.

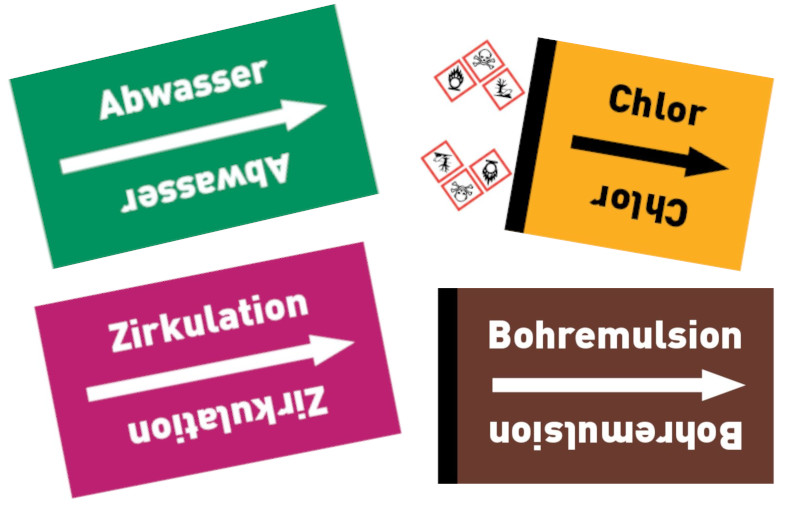

Kennzeichnungsbänder
Die Kennzeichnungsbänder von dama-tec dienen der farblichen Kennzeichnung von Rohrleitungen gemäß dem Durchflussstoff. Wir bieten eine Standardrollenlänge von 33 m an. Abweichende Längen sind als kundenindividuelle Produktion auch möglich. Unsere Kennzeichnungsbänder sind für Rohrleitungen und Lüftungssysteme in zwei Standardvarianten verfügbar. Wir können jedoch auch hier Ihre individuellen Wünsche umsetzen:
Was zeichnet Kennzeichnungsbänder bei dama-tec aus?
- - Hohe Klebkraft
- - Langlebig
- - Vielfältige Varianten erhältlich
- - Kurze Lieferzeiten
- - Sonderanfertigungen möglich
Unsere Bänder bieten eine einfache Möglichkeit, Sicherheits- und Gefahrenstoffe in Ihren Anlagen zu kennzeichnen. Alle Bänder sind selbstklebend und zeichnen sich durch eine hohe Klebkraft aus. Unsere Kennzeichnungsbänder eignen sich für die Kennzeichnung von Leitungen für Wasser, Heizung, Gas, Luft und weitere Medien. Auf Kundenwunsch drucken wir die entsprechenden Gefahrgutkennzeichnungen auf den Bändern auf.

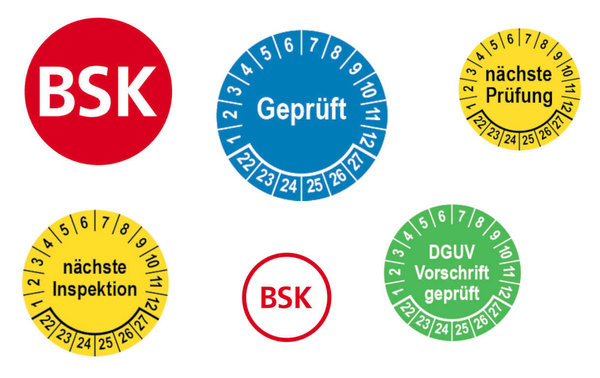

Prüfplaketten
Unsere Prüfplaketten zur korrekten Kennzeichnung geprüfter Anlagen sind in vielen verschiedenen Ausführungen erhältlich. Sie eignen sich perfekt für die Dokumentation von Wartungen und Inspektionen an Lüftungs- und Klimaanlagen und bieten auch im Bereich Heizung, Sanitär, Chemie, Elektro und Maschinenbau eine passende Lösung. Wir bieten Plaketten in den Durchmessern 20 mm, 25 mm, 30 mm, 35 mm und 40 mm an. Alle Prüfplaketten sind selbstklebend und in verschiedenen Farben verfügbar.
Was zeichnet Prüfplaketten bei dama-tec aus?
- - Fast alle Standarddurchmesser auf Lager
- - Hohe Klebkraft
- - Langlebig
- - Vielfältige Varianten erhältlich
- - Kurze Lieferzeiten
- - Sonderanfertigungen möglich

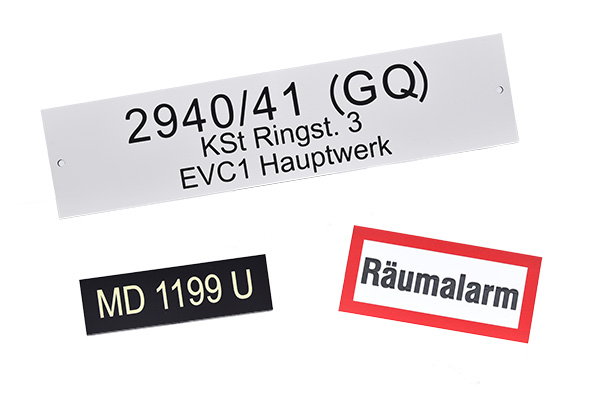

Gravierte Schilder
dama-tec bietet eine breite Palette an gravierten Schildern in runden und eckigen Formen. Sie sind sowohl selbstklebend als auch mit Bohrungen verfügbar und in unterschiedlichen Größen und Farbkombinationen auswählbar. Unsere gravierten Schilder sind ideal für die dauerhafte Kennzeichnung von Maschinen, Lüftungsgeräten, Brandschutzklappen und anderen Komponenten.
- Runde Schilder: Durchmesser von 30 mm bis 60 mm
- Eckige Schilder: Größen von 50 x 25 mm bis 300 x 200 mm Zusätzlich bieten wir Schilderhalter mit Metallband zur flexiblen Anbringung.
- Beliebeste Variante: Größe 100 x 50 mm
Was zeichnet gravierte Schilder bei dama-tec aus?
- - Eine große Auswahl an verschiedenen Größen und Materialien
- - Erhältlich mit und ohne vorgebohrter Löcher
- - Selbstklebend oder über Löcher anbringbar
- - Hohe Auswahl an möglichen Farben
- - Langlebig
- - Vielfältige Varianten erhältlich
- - Kurze Lieferzeiten
- - Sonderanfertigungen möglich
Kundenindividuelle Produktion – maßgeschneiderte Lösungen für Ihre Anforderungen
Bei dama-tec legen wir großen Wert darauf, Ihre spezifischen Bedürfnisse zu erfüllen. Neben unseren Standardprodukten bieten wir eine Vielzahl von kundenspezifischen Lösungen an, die sich genau an Ihre Anforderungen anpassen lassen. Unsere Layoutabteilung unterstützt Sie dabei individuelle Kennzeichnungspfeile, -bänder, Prüfplaketten und gravierte Schilder nach Ihren Vorgaben zu gestalten.
Was bieten wir bei der kundenspezifischen Produktion?
- Freie Textwahl: Wir passen den Text auf Ihren Kennzeichnungslösungen genau an Ihre Vorgaben an, ob Standardangaben oder spezifische Beschriftungen.
- Freie Farbwahl: Wählen Sie aus einer breiten Palette an Farben, die sowohl den DIN-Vorgaben entsprechen als auch Ihre Corporate Identity unterstützen.
- Mit oder ohne Logo: Wir integrieren Ihr Firmenlogo, um Ihre Produkte individuell und professionell zu gestalten.
- Mit oder ohne Telefonnummer: Auf Wunsch fügen wir Ihre Kontaktdaten hinzu, um Wartungs- oder Inspektionsabläufe zu erleichtern.
- Mehrsprachige Ausführungen: Benötigen Sie Kennzeichnungen in mehreren Sprachen? Kein Problem – wir fertigen mehrsprachige Lösungen für internationale Standorte an.
- Fremdsprachen: Wir bieten auch Fremdsprachenlösungen für den globalen Einsatz an.
- Gefahrgutzeichen: Kennzeichnen Sie Ihre Rohre und Anlagen mit den entsprechenden Gefahrgutzeichen nach den gesetzlichen Vorgaben.
- Sondermaße: Wir bieten Kennzeichnungspfeile, -bänder und Schilder in Sondergrößen an, die genau zu Ihren technischen Spezifikationen passen.
- Perforation: Für noch flexiblere Einsatzmöglichkeiten können wir Perforationen hinzufügen, z.B. zum Abreißen einer Pfeilspitze.
- Auf Rolle: Kennzeichnungslösungen auf Rolle ermöglichen Ihnen eine einfache Handhabung und schnelle Anwendung direkt vor Ort.
Unsere kundenindividuellen Lösungen bieten maximale Flexibilität und passen sich nahtlos in Ihre Prozesse ein. Lassen Sie uns wissen, welche Anforderungen Sie haben – wir setzen Ihre Wünsche in die Tat um und garantieren eine schnelle und zuverlässige Lieferung.
Luftrichtungspfeile nach Wunsch bestellen
Warum ist die richtige Kennzeichnung entscheidend?
Eine klare und normgerechte Kennzeichnung ist unerlässlich, um die Sicherheit am Arbeitsplatz zu gewährleisten und effiziente Wartungsprozesse zu unterstützen. Unsere Produkte helfen Ihnen dabei, wichtige Informationen schnell zu erfassen und Risiken zu minimieren. Unternehmen müssen ihre Anlagen und Geräte aus mehreren Gründen korrekt kennzeichnen:
Rechtliche Anforderungen:
Viele Branchen unterliegen strikten gesetzlichen Vorgaben, die eine klare Kennzeichnung von Maschinen, Rohrleitungen und Chemikalien fordern. Diese Vorschriften sollen sicherstellen, dass Mitarbeiter und Techniker die Systeme sicher bedienen und warten können.
Erhöhung der Arbeitssicherheit:
Durch deutliche Kennzeichnungen werden Mitarbeiter vor potenziellen Gefahren gewarnt. Beispielsweise können farbcodierte Rohre oder Gefahrenstoffkennzeichnungen vor gefährlichen Inhalten warnen und so Unfälle und Verletzungen vermeiden helfen.
Effizienzsteigerung:
Klare Kennzeichnungen ermöglichen eine schnelle Orientierung in komplexen Anlagen. Dies beschleunigt nicht nur Routinetätigkeiten wie Inspektionen und Wartungsarbeiten, sondern minimiert auch Stillstandzeiten durch rasche Behebung von Störungen.
Qualitätskontrolle:
In Produktionsumgebungen erleichtern Kennzeichnungen die Überwachung und Steuerung von Produktionsprozessen. Sie helfen, Produktionsfehler zu reduzieren und die Einhaltung von Qualitätsstandards zu gewährleisten.
Krisenmanagement:
Im Falle eines Notfalls ermöglichen es gut sichtbare und verständliche Kennzeichnungen, schnell und effektiv zu reagieren. Dies ist besonders wichtig in Bereichen, die hohe Risiken bergen, wie beispielsweise in chemischen Anlagen oder bei der Verarbeitung entflammbarer Stoffe.
Bedeutung von Normen in der Sicherheitskennzeichnung
Die Einhaltung von Normen ist entscheidend, um die Sicherheit in industriellen Umgebungen zu gewährleisten. Wir orientieren uns an den etablierten DIN-Normen, die spezifische Anforderungen für die Kennzeichnung von Rohrleitungen und Luftleitsystemen vorschreiben. Hier sind die wichtigsten Normen, die wir in unseren Produkten berücksichtigen:
DIN 2403: Kennzeichnung von Rohrleitungen
| Gruppe | Durchflussstoff | RAL-Farbe | Zusatzfarbe | RAL-Farbe | Schriftfarbe |
|---|---|---|---|---|---|
| 0 | Sauerstoff | Signalblau | - | RAL5005 | Weiß |
| 1 | Wasser | Signalgrün | - | RAL6032 | Weiß |
| 2 | Wasserdampf | Signalrot | - | RAL3001 | Weiß |
| 3 | Luft | Signalgrau | - | RAL7004 | Schwarz |
| 4 | Brennbare Gase | Signalgelb | Signalrot | RAL1003/RAL3001 | Schwarz |
| 5 | Nichtbrennbare Gase | Signalgelb | Signalschwarz | RAL1003/RAL9004 | Schwarz |
| 6 | Säuren | Signalorange | - | RAL2010 | Schwarz |
| 7 | Laugen | Signalviolett | - | RAL4008 | Weiß |
| 8 | Brennbare Flüssigkeiten | Signalbraun | Signalrot | RAL8002/RAL3001 | Weiß |
| 9 | Nichtbrennbare Flüssigkeiten | Signalbraun | Signalschwarz | RAL8002/RAL9004 | Weiß |
Diese Tabelle zeigt, wie Durchflussstoffe gemäß DIN 2403 farblich gekennzeichnet werden sollten, um die Erkennbarkeit und Sicherheit zu erhöhen
DIN EN 12792: Kennzeichnung von Luftleitsystemen
| Luftart | Farbe |
|---|---|
| Außenluft | Grün |
| Zuluft | Blau/Rot/Grün/Violett (abh. von thermodynamischer Behandlung) |
| Raumluft | Grau |
| Überströmluft | Grau |
| Abluft | Gelb |
| Umluft | Gelb |
| Fortluft | Braun |
| Sekundärluft | Orange |
Die Anwendung dieser Farben ermöglicht eine klare Identifikation der Luftarten und trägt zu einer sicheren und effizienten Betriebsführung bei.
Bei der Kennzeichnung nach DIN 2403 ist die Gruppenfarbe und ggf. die Zusatzfarbe nach den Angaben in der Tabelle zu wählen. Wichtig ist, dass die Durchflussrichtung durch einen Pfeil zu kennzeichnen ist. Der Durchflussstoff ist durch Angabe des Namens, einer chemischen Formel oder einer Kennzahl in der entsprechenden Farbe anzuschreiben. Sollte es sich um einen Gefahrstoff nach dem Chemikaliengesetz handeln, sind entsprechende Gefahrensymbole anzubringen. Wenn es sich um einen radioaktiven Stoff handelt, sind nach DIN 4844-2 entsprechende Warnungen anzubringen.
Die Rohrleitungen sind im gesamten Umfang und längstens alle 10 m über die gesamte Rohrlänge sowie an betriebswichtigen und gefahrenträchtigen Punkten (Anfang, Ende, Wanddurchführungen, Armaturen) deutlich und dauerhaft zu kennzeichnen. Für die Kennzeichnung sind Schilder sowie selbstklebende Folien oder Bänder zu verwenden, die Rohre selbst sind in der entsprechenden Gruppenfarbe zu streichen. Die Größe der Kennzeichnung und die damit verbundene Schriftgröße richten sich nach der Erkennungsweite.
Warum dama-tec?
Unsere langjährige Erfahrung und unser Engagement für Qualität haben uns zu einem vertrauenswürdigen Partner in der Industrie gemacht. Mit dama-tec wählen Sie nicht nur ein Produkt, sondern eine partnerschaftliche Beziehung, die auf Vertrauen, Qualität und Kundenzufriedenheit basiert.
FAQ - Häufig gestellte Fragen
- Warum ist eine normgerechte Kennzeichnung von Rohrleitungen und Lüftungssystemen wichtig?
Eine normgerechte Kennzeichnung nach DIN EN 12792 und DIN 2403 stellt sicher, dass Rohrleitungen und Lüftungssysteme klar und übersichtlich gekennzeichnet sind. Dies erleichtert die Wartung, minimiert Sicherheitsrisiken und erfüllt gesetzliche Vorgaben. Eine fehlerhafte Kennzeichnung kann zu Missverständnissen und im schlimmsten Fall zu Unfällen führen.
- Welche Normen gelten für die Kennzeichnung von Lüftungsanlagen?
Die wichtigsten Normen für die Kennzeichnung von Lüftungsanlagen sind DIN EN 12792, die die Farbkennzeichnung der Luftarten festlegt, und DIN 2403, die die Kennzeichnung von Rohrleitungen entsprechend dem Durchflussstoff regelt. Diese Normen sorgen für einheitliche und verständliche Kennzeichnungen in der Industrie.
- Welche Größen und Farben sind für Kennzeichnungspfeile verfügbar?
Unsere Kennzeichnungspfeile sind in den Standardgrößen 125 x 25 mm und 215 x 40 mm erhältlich. Alle weiteren Größen bieten wir als kundenindividuelle Produktion an. Sie sind in verschiedenen Farben verfügbar, die den Normen entsprechen, und können zusätzlich mit spezifischen Texten versehen werden, um den genauen Zweck der Rohrleitung oder des Luftstroms zu kennzeichnen.
- Wie wähle ich das richtige Kennzeichnungsband für Rohrleitungen aus?
Die Auswahl des richtigen Kennzeichnungsbands hängt vom Rohrdurchmesser und dem Durchflussstoff ab. Für Rohre mit einem Durchmesser von bis zu 50 mm bieten wir kleinere Bänder an, während für Rohre über 50 mm Durchmesser größere Bänder verfügbar sind. Die Farb- und Textkombinationen richten sich nach der Norm DIN 2403, um die Inhaltsstoffe der Rohre klar anzuzeigen.
- Sind Sonderanfertigungen von Kennzeichnungspfeilen und -bändern möglich?
Ja, wir bieten kundenspezifische Lösungen an. Sie können die Farbe, Größe, Text und sogar Ihr Firmenlogo individuell gestalten. Kontaktieren Sie uns einfach, und wir erstellen Ihnen ein Layout zur Freigabe. Einfach per E-Mail anfragen.
- Welche Durchmesser sind bei den Prüfplaketten erhältlich?
Unsere Prüfplaketten sind in den Durchmessern 20 mm, 25 mm, 30 mm, 35 mm und 40 mm verfügbar. Weitere Durchmesser sind als kundenindividuelle Produktion möglich. Sie sind selbstklebend und in verschiedenen Farben erhältlich, um regelmäßige Wartungen und Inspektionen klar zu dokumentieren.
- Welche Materialien und Befestigungsarten gibt es für gravierte Schilder?
Unsere gravierten Schilder sind sowohl rund als auch eckig erhältlich und können selbstklebend oder mit Bohrungen zur Befestigung geliefert werden. Die Schilder bestehen aus widerstandsfähigem Kunststoff, Edelstahl, verzinktem Stahl oder Aluminium und sind in verschiedenen Farben und Größen verfügbar. Sie können auch mit Ihrem Logo oder individuellem Text graviert werden.
- Wie lange halten die selbstklebenden Kennzeichnungspfeile und -bänder?
Unsere Kennzeichnungspfeile und -bänder sind auf Langlebigkeit ausgelegt und bieten eine hohe Klebkraft, die auch unter schwierigen Bedingungen zuverlässig hält. Bei korrekter Anwendung und unter normalen Bedingungen können sie mehrere Jahre lang verwendet werden, ohne ihre Haftung oder Lesbarkeit zu verlieren. Sollten spezielle Anforderungen an die UV-Beständigkeit gestellt werden, können die Produkte mit einem zusätzlichen Schutzlaminat ausgestattet werden. Dieses sorgt für eine deutlich erhöhte UV-Beständigkeit.
- Bieten Sie auch Beratung bei der Auswahl der richtigen Kennzeichnungslösung an?
Ja, unser Beratungsteam steht Ihnen gerne zur Verfügung, um Ihnen bei der Auswahl der passenden Kennzeichnungspfeile, Bänder, Prüfplaketten oder gravierten Schilder zu helfen. Wir unterstützen Sie auch bei Sonderanfertigungen und spezifischen Anforderungen. Sie erreichen uns telefonisch oder per E-Mail.
- Wie schnell erfolgt die Lieferung bei dama-tec?
Wir bieten schnelle Lieferzeiten für unsere Standardprodukte und auch bei kundenspezifischen Anfertigungen ist der Prozess von der Bestellung bis zur Lieferung zügig. Bei individuellen Fertigungen: Sobald Ihr Layout freigegeben ist, starten wir umgehend die Produktion, damit Sie Ihre Produkte schnellstmöglich erhalten.
