Ablaufstutzen (ST-G, ST-K, Ablaufstutzenkappe)
Die dama-tec Ablaufstutzen werden insbesondere zur Ableitung bzw. Drainage von Kondensat und anderen Flüssigkeiten in Luftleitsystemen eingesetzt. Dies ist beispielsweise bei Luftkanalreinigungen notwendig, wenn die eingesetzten Reinigungsmittel oder andere Flüssigkeiten abgelassen werden sollen. Die Ablaufstutzen aus unserem Hause zeichnen sich durch einen sehr geringen Montageaufwand aus. Zur Montage muss lediglich ein passendes Loch in die Kanalwand gebohrt und der Stutzen eingeschraubt werden. Alle Teile der Ablaufstutzen sind korrosionsgeschützt ausgeführt. Die Ablaufstutzen sind mit großer Trichterscheibe (Version ST-G) oder kleiner Konusscheibe (Version ST-K) in Größen von 1/2-Zoll, 3/4-Zoll, 1-Zoll und 1 1/2-Zoll erhältlich. Die Verschlusskappen zum dichten Verschluss der Ablaufstutzen sind grundsätzlich separat erhältlich und passen jeweils auf beide Versionen (ST-G & ST-K). Im Standardlieferumfang der Ablaufstutzenkappen ist eine Dichtscheibe enthalten. Diese sorgt für eine hohe Dichtigkeit und verhindert in der Regel zuverlässig Leckagen an den Ablaufstutzenkappen. Bei der Auswahl ist immer auf die korrekte Größe zu achten, so dass Ablaufstutzen und Ablaufstutzenkappe zusammen passen.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 1/2-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSGHZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (6,97 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 1/2-Zoll
- Material: Messing vernickelt
- Artikelnummer: LABSKAHZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (2,46 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 1/2-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSKHZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (8,09 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 3/4-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSGDZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (8,70 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 3/4-Zoll
- Material: Messing vernickelt
- Artikelnummer: LABSKADZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (3,24 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-K verfügen über eine kleine Konusscheibe. Sie werden zur Ableitung von Kondensat insbesondere in runden und rechteckigen Luftkanälen eingesetzt. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 3/4-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSKDZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (12,28 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 1-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSGZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (13,00 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 1-Zoll
- Material: Messing vernickelt
- Artikelnummer: LABSKAZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (4,27 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-K verfügen über eine kleine Konusscheibe. Sie werden zur Ableitung von Kondensat insbesondere in runden und rechteckigen Luftkanälen eingesetzt. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 1-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSKZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (16,90 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 1 1/2-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSG1HZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (22,14 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-K verfügen über eine kleine Konusscheibe. Sie werden zur Ableitung von Kondensat insbesondere in runden und rechteckigen Luftkanälen eingesetzt. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 1 1/2-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Messing vernickelt
- Artikelnummer: LABSK1HZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (26,52 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 1 1/2-Zoll
- Material: Messing vernickelt
- Artikelnummer: LABSKA1HZ
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (8,30 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-G verfügen über eine große Trichterscheibe. Sie dienen zur Ableitung von Kondensat insbesondere in rechteckigen Luftkanälen. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 1/2-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSGHZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (27,16 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 1/2-Zoll
- Material: Edelstahl V4A
- Artikelnummer: LABSKAHZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (10,92 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-K verfügen über eine kleine Konusscheibe. Sie werden zur Ableitung von Kondensat insbesondere in runden und rechteckigen Luftkanälen eingesetzt. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 1/2-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSKHZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (33,80 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-G verfügen über eine große Trichterscheibe. Sie dienen zur Ableitung von Kondensat insbesondere in rechteckigen Luftkanälen. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 3/4-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSGDZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (37,65 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 3/4-Zoll
- Material: Edelstahl A4
- Artikelnummer: LABSKADZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (14,00 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-K verfügen über eine kleine Konusscheibe. Sie werden zur Ableitung von Kondensat insbesondere in runden und rechteckigen Luftkanälen eingesetzt. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 3/4-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSKDZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (53,13 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-G verfügen über eine große Trichterscheibe. Sie dienen zur Ableitung von Kondensat insbesondere in rechteckigen Luftkanälen. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 1-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSGZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (56,27 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 1-Zoll
- Material: Edelstahl V4A
- Artikelnummer: LABSKAZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (19,04 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-K verfügen über eine kleine Konusscheibe. Sie werden zur Ableitung von Kondensat insbesondere in runden und rechteckigen Luftkanälen eingesetzt. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 1-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSKZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (73,08 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-G verfügen über eine große Trichterscheibe. Sie dienen zur Ableitung von Kondensat insbesondere in rechteckigen Luftkanälen. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-G 1 1/2-Zoll
- Ausführung: mit großer Trichterscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSG1HZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (95,78 €* / 1 Stück)
Die Ablaufstutzen vom Typ ST-K verfügen über eine kleine Konusscheibe. Sie werden zur Ableitung von Kondensat insbesondere in runden und rechteckigen Luftkanälen eingesetzt. Eine separat erhältliche Ablaufstutzenkappe sorgt für sicheren Verschluss.
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzen ST-K 1 1/2-Zoll
- Ausführung: mit kleiner Konusscheibe
- Material: Edelstahl A4
- Artikelnummer: LABSK1HZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (114,74 €* / 1 Stück)
Besondere Eigenschaften
- Bezeichnung: Ablaufstutzenkappe 1 1/2-Zoll
- Material: Edelstahl V4A
- Artikelnummer: LABSKA1HZE4
- Abgabemenge: 1 Stück
Inhalt: 1 Stück (36,94 €* / 1 Stück)
Technische Informationen zu Ablaufstutzen & Ablaufstutzenkappen:
Die dama-tec Ablaufstutzen werden insbesondere zur Ableitung bzw. Drainage von Kondensat und anderen Flüssigkeiten in Luftleitsystemen eingesetzt. Dies ist beispielsweise bei Luftkanalreinigungen notwendig, wenn die eingesetzten Reinigungsmittel oder andere Flüssigkeiten abgelassen werden sollen. Die Ablaufstutzen aus unserem Hause zeichnen sich durch einen sehr geringen Montageaufwand aus. Zur Montage muss lediglich ein passendes Loch in die Kanalwand gebohrt und der Stutzen eingeschraubt werden. Alle Teile der Ablaufstutzen sind korrosionsgeschützt ausgeführt. Die Ablaufstutzen sind mit großer Trichterscheibe (Version ST-G) oder kleiner Konusscheibe (Version ST-K) in Größen von 1/2-Zoll, 3/4-Zoll, 1-Zoll und 1 1/2-Zoll erhältlich. Die Verschlusskappen zum dichten Verschluss der Ablaufstutzen sind grundsätzlich separat erhältlich und passen jeweils auf beide Versionen (ST-G & ST-K). Im Standardlieferumfang der Ablaufstutzenkappen ist eine Dichtscheibe enthalten. Diese sorgt für eine hohe Dichtigkeit und verhindert in der Regel zuverlässig Leckagen an den Ablaufstutzenkappen. Bei der Auswahl ist immer auf die korrekte Größe zu achten, so dass Ablaufstutzen und Ablaufstutzenkappe zusammen passen.

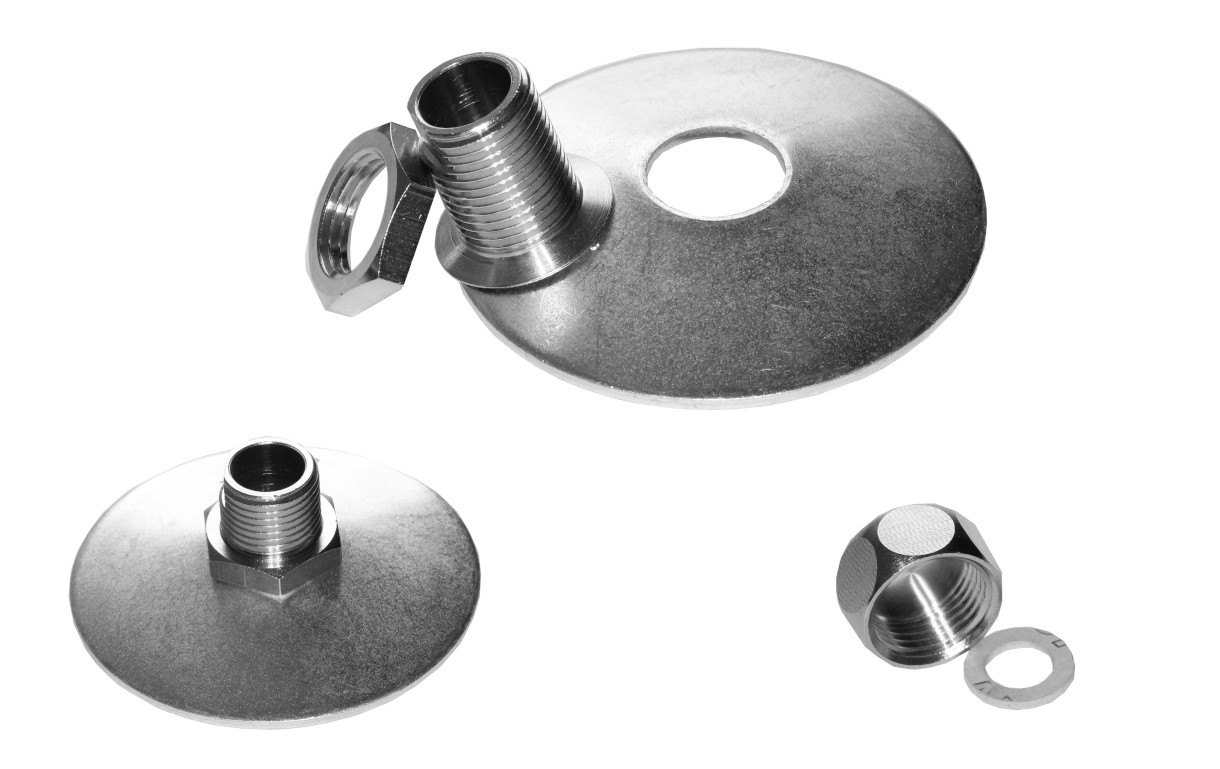

Erhältliche Versionen:
- Die Version ST-G dient zur Ableitung von Kondensat insbesondere in rechteckigen Luftkanälen. Der Ablaufstutzen ST-G zeichnet sich durch eine große Trichterscheibe aus. In der Standardausführung ist die Trichterscheibe aus verzinktem Stahl gefertigt. Der Stutzen und die Mutter sind aus Messing vernickelt gefertigt. In der Ausführung aus Edelstahl sind alle Teile aus Edelstahl V4A gefertigt. Zur Montage der Ablaufstutzen ST-G wird ein passender Schlüssel für die Spannmutter und für den Stutzen benötigt. Details hierzu erhalten Sie bei uns gerne telefonisch oder per E-Mail.
- Die Version ST-K unserer Ablaufstutzen wird zur Ableitung von Kondensat in runden und rechteckigen Luftleitungen sowie bei Ablufthauben verwendet. Der Ablaufstutzen ST-K verfügt über eine Konusscheibe. Bei dieser Version werden die Konusscheibe, der Stutzen und die Mutter aus Messing vernickelt gefertigt. Bei der Ausführung aus Edelstahl V4A sind alle Einzelteile aus diesem Material gefertigt. Zur Montage der Ablaufstutzen ST-K wird eine passender Schlüssel für die Spannmutter und für den Stutzen benötigt. Details hierzu erhalten Sie bei uns gerne telefonisch.
- Die dama-tec Ablaufstutzenkappe dient zum sicheren Verschluss der Ablaufstutzen ST-G und ST-K. Die Verschlusskappe für alle Ablaufstutzen ist in der Standardausführung aus Messing vernickelt produziert. Zum Lieferumfang gehört immer auch die passende Dichtscheibe um einen sicheren Verschluss zu garantieren. In der Edelstahl-Version ist sie aus Material V4A gefertigt.
- Der separat erhältliche Dichtring aus PTFE sorgt für einer erhöhte Flüssigkeitsdichtheit und Beständigkeit gegen Chemikalien. Wichtig ist, dass der PTFE-Dichtring bei der Montage stark komprimiert wird um die geforderte Dichtheit zu erreichen. Der Dichtring muss immer passenden zum jeweiligen Ablaufstutzen bestellt werden.
Auf Anfrage liefern wir auch Ablaufstutzen für Rohre Version ST-R für runde Luftleitungen. Sie dienen zur Ableitung von Flüssigkeiten beispielsweise Kondensat aus runden Luftleitungen bzw. Lüftungsrohren.
Sollten Sie Fragen zu den hier angebotenen Produkten haben beraten wir Sie gerne. Sie erreichen uns telefonisch unter +49 (0) 7128/38057-0 oder per E-Mail an info@dama-tec.de.
